Rura promiennikowa typu U jest powszechnie stosowanym urządzeniem, którego zadaniem jest zapobieganie bezpośredniemu kontaktowi produktów spalania paliwa z przedmiotem obrabianym oraz zabezpieczanie elementów grzejnych przed korozją atmosfery paleniskowej. Spalanie paliwa lub konwersja energii elektrycznej odbywa się w żaroodpornych rurach stalowych, co umożliwia wypromieniowanie ciepła przez ścianki rur do przedmiotu obrabianego. Taka konstrukcja znacznie ułatwia przetwarzanie i produkcję przemysłową.
Nasze rury promiennikowe są przeznaczone do stosowania nie tylko w domowych urządzeniach do obróbki cieplnej, ale także jako komponenty zamienne do importowanych systemów obróbki cieplnej. W 1998 roku linia produktów została nagrodzona Złotym Medalem na Krajowym Salonie Technologicznym.
Element grzejny (rdzeń rury) wewnątrz rurki promiennikowej jest dostępny w kilku konfiguracjach: typu klatkowego, typu z pionowym uzwojeniem paskowym i typu z drutem oporowym nawiniętym spiralnie. Stosowanymi materiałami na druty oporowe są stopy niklowo-chromowe (Ni-Cr) i żelazo-chromowe (Fe-Cr). Obciążenie powierzchniowe projektuje się zazwyczaj na ≤1 W/cm², przy mocy znamionowej pojedynczej lampy w zakresie od 3 kW do 60 kW. Temperatura pracy elementu grzejnego wynosi od 500°C do 1300°C.
Zewnętrzna rura ochronna produkowana jest w trzech rodzajach: rury odlewane odśrodkowo, rury walcowane i spawane oraz rury bez szwu.
Pod względem żywotności:
Piece hartownicze: ≥1 rok
Piece do odpuszczania: ≥3 lata
Promienniki gazowe: ≥2 lata
Informacje na temat materiałów tulei można znaleźć w poniższej tabeli.
| Stopień/wydajność | 1Kr13Al4 | 0Cr25Als | OCr21Al₆ | 0Cr2₁Al₆Uwaga | 0Cr27Al₇NO₂ | Cr15Ni₆o | Cr2₀Ni₆o | Cr20Ni30 | |
| Główne składniki chemiczne% | Cr | 12-15 | 23-26 | 19-22 | 21,0-23,0 | 26,5-27,8 | 15-18 | 20-23 | 20 |
| AL | 4-6 | 4,5-6,5 | 5-7 | 5-7 | 6-7 | ||||
| Fe | Równowaga | Równowaga | Równowaga | Równowaga | Równowaga | Równowaga | Równowaga | ||
| Odp | Odpowiednia ilość | Odpowiednia ilość | Odpowiednia ilość | Odpowiednia ilość | Odpowiednia ilość | Odpowiednia ilość | Odpowiednia ilość | Odpowiednia ilość | |
| Pon | 1,8-2,2 | ||||||||
| Nb | 0.5 | 0.5 | |||||||
| Ni | 58-62 | Równowaga | 28-32 | ||||||
| Maksymalna temperatura robocza komponentów℃ | 950 | 1250 | 1250 | 1350 | 1400 | 1100 | 1150 | 1100 | |
| Gęstość /cm3 | 7.4 | 7.1 | 7.1 | 7.1 | 7.1 | 8.2 | 8.4 | 7.9 | |
| Odpsistivity Ωmm²/m | 1,25±0,05 | 1,42±0,05 | 1,42±0,05 | 1,42±0,05 | 1,53±0,05 | 1,13±0,05 | 1,14±0,05 | 1,04±0,05 | |
| Współczynnik temperaturowy rezystancji × 10-51 ℃ | 15 | 5 | 5 | 5 | -1 | 14 | 8.5 | ||
| Temperatura topnienia ℃ | 1450 | 1500 | 1500 | 1500 | 1520 | 1390 | 1400 | 1390 | |
| Wytrzymałość na rozciąganie MPa | 588-735 | 637-784 | 637-784 | 637-784 | 686-784 | 637-784 | 637-784 | 637-784 | |
| Wydłużenie % | >14 | >12 | >12 | >12 | >12 | >20 | >20 | >20 | |
| Odpduction of area% | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | 60-75 | 60-70 | 65-75 | |
| Liczba zakrętów | >5 | >5 | >5 | >5 | >5 | ||||
| Twardość | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 130-150 | 130-150 | 130-150 | |
| Organizacja | Ferryty (F) | Ferryty (F) | Ferryty (F) | Ferryty (F) | Ferryty (F) | Austenityczny (A) | Austenityczny (A) | Austenityczny (A) | |
| Magnetyzm | Magnetyzm | Magnetyzm | Magnetyzm | Magnetyzm | Magnetyzm | Niemagnetyczne | Niemagnetyczne | Niemagnetyczne | |
Miejsce produkcji lamp radiacyjnych
Lampa radiacyjna, wykrywanie wad
Gotowy produkt
Rurka radiacyjna w kształcie litery W

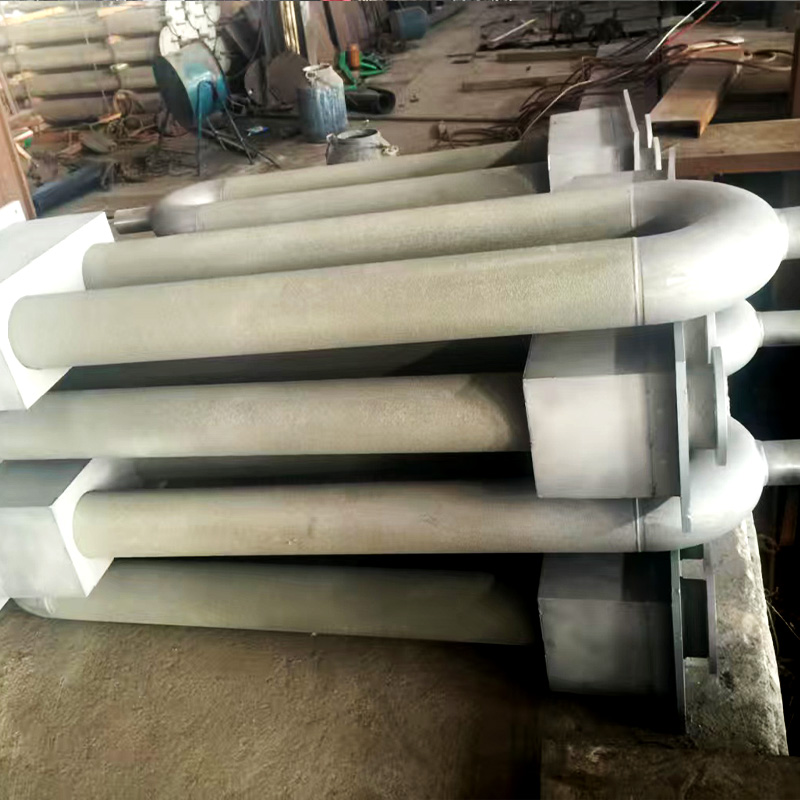

Rurka radiacyjna w kształcie litery U
Łokieć
Odlewanie rur na miejscu
Test ciśnienia rury radiacyjnej
