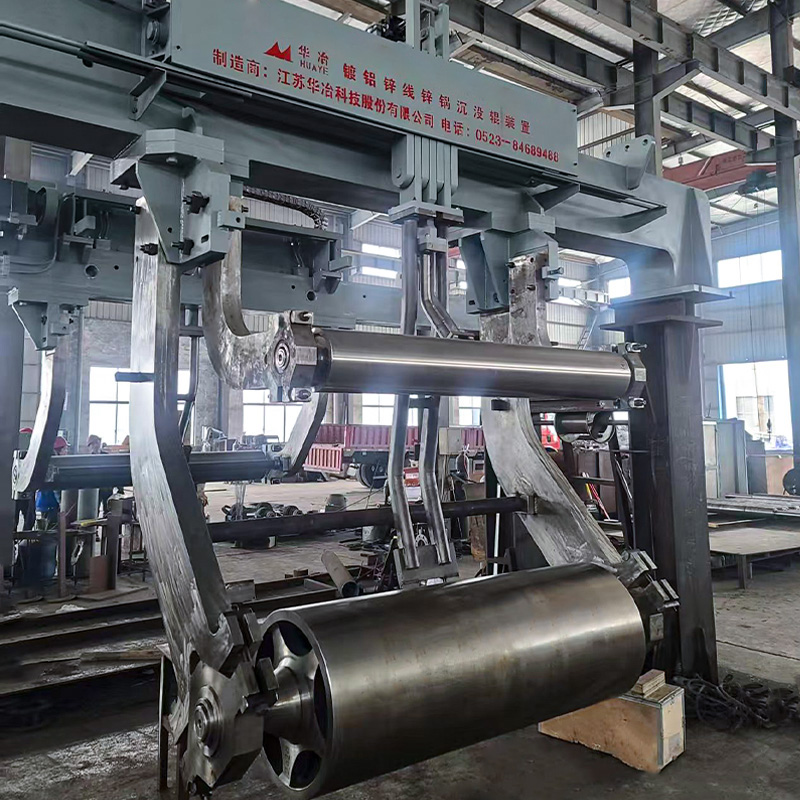

Zespół trójwalcowy, sześcioramienny jest niezbędnym elementem linii cynkowania, w tym cynkowania ogniowego, powlekania aluminiowo-cynkowo-krzemowego, powlekania cynkowo-aluminiowo-magnezowego i linii aluminiowania. Zespół ten składa się z odpornych na zużycie i żaroodpornych odlewów stalowych, takich jak walec opadający (lub walec dolny), walce stabilizujące, ramiona nośne, tuleje wału i tuleje ramion.

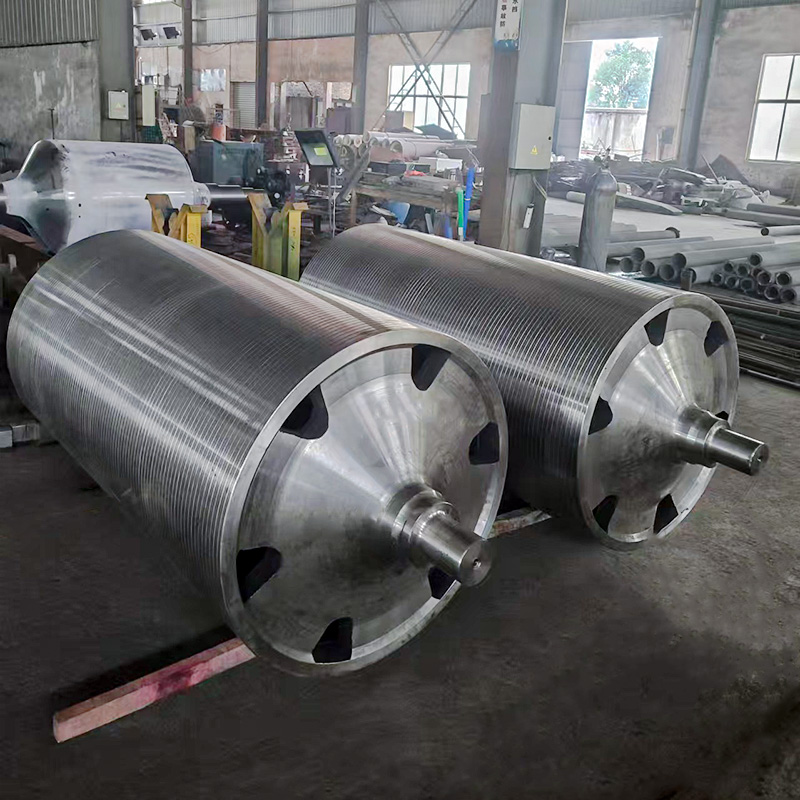

(1) Tonąca rolka (dolna rolka)
Rolka tonąca to urządzenie umieszczone wewnątrz garnka cynkowego. Taśma stalowa wchodzi do garnka przez wylot pieca, przechodzi pod tonącym walcem przeznaczonym do powlekania, a następnie opuszcza garnek, przechodząc przez walce stabilizujące i noże powietrzne do pieca do stopowania lub sekcji chłodzącej. Tonący walec jest stale zanurzany w roztworze stopionego aluminium i cynku. Nie ma własnego mechanizmu napędowego, działa jako pasywna rolka odchylająca. Napędzany jest przez tarcie pomiędzy poruszającą się taśmą a powierzchnią walca, a jego podstawową funkcją jest utrzymywanie napięcia taśmy.

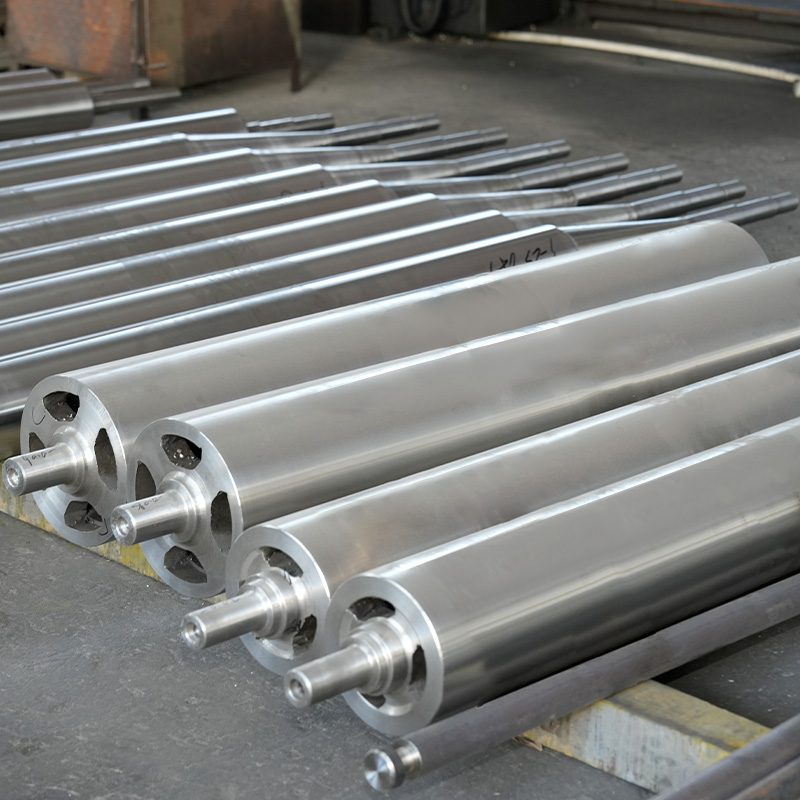

(2) Rolki stabilizujące
Podobnie jak walec tonący, również walec stabilizujący zanurzony jest w naczyniu cynkowym. Zapewniają naprężenie i prowadzenie paska, regulując ich położenie boczne, zapewniając stabilne przejście paska przez system noży powietrznych. Zwykle po obu stronach taśmy rozmieszczone są naprzemiennie dwie rolki stabilizujące. Mogą być napędzane lub nienapędzane i dzielą się na przednie i tylne rolki stabilizujące. Obydwa zanurza się w kąpieli roztopionego aluminium i cynku. Ich główną funkcją jest zapewnienie skutecznego naprężenia i prowadzenia taśmy opuszczającej rolkę, zapewniając jej ciągłe i stabilne przejście przez noże powietrzne, zapobiegając w ten sposób wibracjom taśmy i pomagając kontrolować profil taśmy.
(3) Ramiona pomocnicze
Ramiona podtrzymujące utrzymują rolkę tonącą i rolki stabilizujące w miejscu podczas ich obrotu. Dolna część ramion zanurzona jest w kąpieli stopionego aluminium i cynku; dlatego materiał na ramiona nośne musi charakteryzować się nie tylko odpornością na korozję, ale także wystarczającą wytrzymałością w wysokiej temperaturze.
(4) Tuleje wału i tuleje ramion
Tuleje wału chronią końce wału walca, natomiast tuleje ramion chronią ramiona podporowe. Tuleje te pełnią przede wszystkim funkcję łożysk ślizgowych. Są poddawane dużym naprężeniom kontaktowym i dużemu zużyciu w wyniku korozyjnego ciekłego środowiska aluminiowo-cynkowego, co wymaga użycia materiałów o wysokiej wydajności. Tuleje wałów i tuleje ramion są kluczowymi częściami eksploatacyjnymi w liniach do ciągłego powlekania ogniowego aluminium i cynku. Jakość tych komponentów ma bezpośredni wpływ na wydajność i wydajność całej linii produkcyjnej.
