Let's get a comprehensive understanding of High-Temperature Alloy Rods

1. Przegląd wiedzy podstawowej

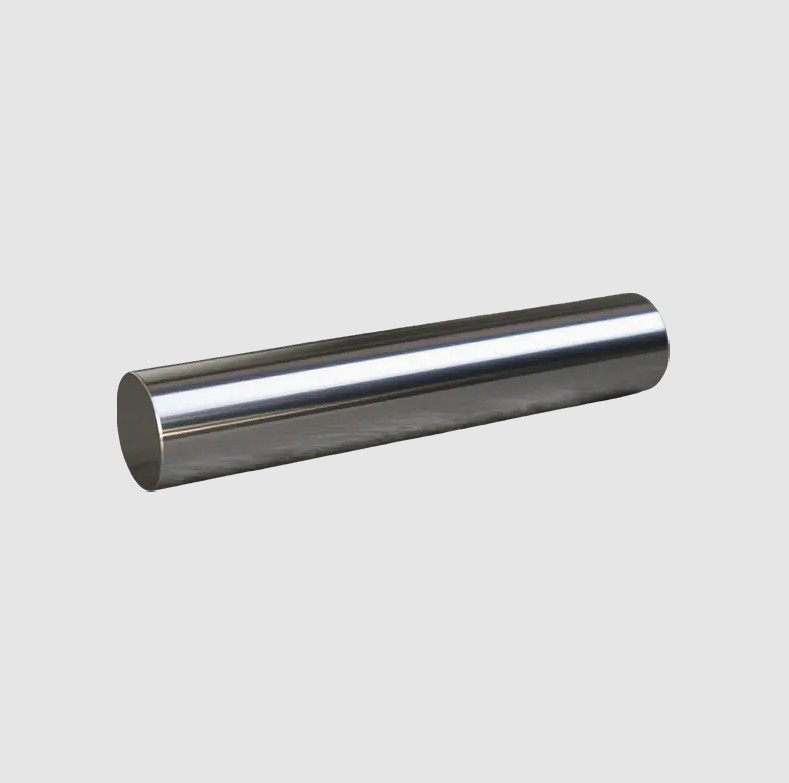

Pręty ze stopów wysokotemperaturowych to precyzyjnie zaprojektowane pręty metalowe zaprojektowane tak, aby zachować wytrzymałość, być odporne na utlenianie i zachować stabilność wymiarową w podwyższonych temperaturach. Pręty te mają kluczowe znaczenie w zastosowaniach od elementów silników lotniczych po piece przemysłowe.

Kluczowa charakterystyka:

Gatunki materiałów: Zwykle wykonane ze stopów metali na bazie niklu, kobaltu lub stopów metali ogniotrwałych (np. Inconel, Hastelloy, Nimonic, TZM).

Kształt: Dostępne w postaci okrągłych prętów, prętów lub rur o szerokim zakresie średnic (często od kilku milimetrów do kilku cali).

Zgodność z normami: Większość produktów spełnia międzynarodowe standardy, takie jak ASTM, AMS, ISO lub GB/T, zapewniając certyfikację materiałów i identyfikowalność.

Przetwarzanie: Może być dostarczony w różnych stanach (wyżarzony, poddany obróbce przesycającej) i może wymagać dalszej obróbki skrawaniem lub obróbki cieplnej w zależności od zastosowania końcowego.

2. Szczegółowa tabela porównawcza stopów

Poniższa tabela podsumowuje najpopularniejsze gatunki stopów wysokotemperaturowych, podkreślając ich maksymalne temperatury pracy, typowe zastosowania i odpowiednie normy branżowe.

3. Przewodnik po wyborze: Jak wybrać odpowiednią wędkę

4. Standardowey i certyfikaty branżowe

5. Studia przypadków zastosowań

Studium przypadku 1: Łopatka turbiny silnika odrzutowego

Zastosowany stop: Nimonic 115

Powód wyboru: Ostrze pracuje w środowisku o wysokiej temperaturze (-1100°C) przy znacznych obciążeniach mechanicznych. Nimonic 115 zapewnia połączenie wysokiej wytrzymałości na rozciąganie i doskonałej odporności na pełzanie.

Wynik: Poprawiona wydajność silnika i dłuższe okresy międzyobsługowe dzięki doskonałej wydajności w wysokich temperaturach.

Studium przypadku 2: Zbiornik reaktora do przetwarzania chemicznego

Zastosowany stop: Hastelloy C-4

Powód wyboru: Reaktor przetwarza żrące chemikalia w temperaturach do 350°C. Hastelloy C-4 oferuje wyjątkową odporność zarówno na środowiska utleniające, jak i redukujące.

Wynik: Wydłużona żywotność zbiornika i obniżone koszty konserwacji dzięki odporności stopu na degradację związaną z korozją.

Studium przypadku 3: Konstrukcja wsporcza pieca wysokotemperaturowego

Zastosowany stop: TZM (tytan-cyrkon-molibden)

Powód wyboru: Konstrukcja wsporcza musi zachować integralność strukturalną w temperaturach przekraczających 1200°C. TZM zapewnia wysoką wytrzymałość i stabilność w tak ekstremalnych temperaturach.

Wynik: Niezawodna praca przy dużych obciążeniach termicznych przy minimalnych odkształceniach.

6. Proces zamawiania i czas realizacji

Składając zamówienie na pręty ze stopów wysokotemperaturowych, należy wziąć pod uwagę następujące kroki:

1. Potwierdzenie specyfikacji:

Jasno określ gatunek stopu (np. Inconel 718, Hastelloy C-4).

Podaj dokładne wymiary (średnica, długość) i wymagania dotyczące tolerancji.

Określ wymaganą obróbkę cieplną (np. wyżarzanie, obróbka przesycająca).

2. Wniosek o certyfikację:

Żądaj raportów z testów materiałów (MTR) i certyfikatów zgodności (np. AMS, ASTM).

3. Przykładowa recenzja (opcjonalnie):

W przypadku dużych zamówień należy poprosić o próbkę w celu sprawdzenia wymiarów i wykończenia powierzchni.

4. Szacunki czasu realizacji:

Pozycje w magazynie: Zwykle 2-5 dni roboczych.

Długości niestandardowe/obróbka cieplna: Zwykle 15-30 dni roboczych, w zależności od złożoności i aktualnego harmonogramu produkcji.

5. Wysyłka i obsługa:

Stopy wysokotemperaturowe są często wysyłane w opakowaniach ochronnych, aby zapobiec zanieczyszczeniu powierzchni. Sprawdź wymagania dotyczące opakowania, jeśli materiał ma być używany w pomieszczeniu czystym lub sterylnym środowisku.

7. Wytyczne dotyczące konserwacji i kontroli

Mimo że stopy wysokotemperaturowe są przeznaczone do pracy w ekstremalnych warunkach, regularna konserwacja i inspekcja są niezbędne:

Kontrola wzrokowa: Poszukaj oznak utleniania, pęknięć lub wżerów powierzchniowych. W przypadku stopów takich jak Inconel cienka warstwa tlenku może być zjawiskiem normalnym.

Kontrole wymiarowe: Użyj precyzyjnych narzędzi pomiarowych (mikrometrów, suwmiarki), aby sprawdzić, czy pręty mieszczą się w tolerancji po serwisie.

Badania nieniszczące (NDT): Rozważ badania ultradźwiękowe lub badania prądami wirowymi w celu wykrycia wewnętrznych wad, szczególnie w krytycznych komponentach lotniczych lub energetycznych.

Czyszczenie: Używaj nieściernych metod czyszczenia. Unikaj agresywnych środków chemicznych, które mogłyby naruszyć ochronną warstwę tlenku stopu.

8. Porównanie z materiałami alternatywnymi

9. Kluczowe wnioski

Wybierz odpowiedni stop: oprzyj swój wybór na konkretnej temperaturze, obciążeniu mechanicznym i środowisku korozyjnym w Twoim zastosowaniu.

Weryfikuj standardy: Zapewnij zgodność z odpowiednimi normami (ASTM, AMS, ISO) i zażądaj odpowiedniej certyfikacji.

Zaplanuj terminy realizacji: zamówienia niestandardowe mogą zająć kilka tygodni; uwzględnij to w harmonogramie projektu.

Prawidłowa konserwacja: Regularne inspekcje i właściwa obsługa są niezbędne dla zapewnienia długotrwałej wydajności.

10. Obróbka powierzchni i powłoki

Chociaż wiele stopów wysokotemperaturowych tworzy podczas pracy ochronną warstwę tlenku, dodatkowa obróbka powierzchni może poprawić wydajność w określonych zastosowaniach.

11. Najlepsze praktyki w zakresie obróbki i wytwarzania

Obróbka stopów wysokotemperaturowych wymaga specjalistycznych technik ze względu na ich tendencję do utwardzania i wysoką wytrzymałość.

12. Dynamika łańcucha dostaw i strategie zaopatrzenia

Biorąc pod uwagę strategiczne znaczenie stopów wysokotemperaturowych, szczególnie w sektorach lotniczym i energetycznym, niezbędna jest solidna strategia zaopatrzenia.

13. Rozwiązywanie problemów i typowe problemy

14. Metody testowania i walidacja

Pręty ze stopów wysokotemperaturowych undergo a series of tests to validate their performance:

1.Chemical Composition Analysis

Method: Optical Emission Spectroscopy (OES) or X-ray Fluorescence (XRF).

Purpose: Verify that the alloy meets the precise elemental percentages defined by standards (e.g., Ni 50-55% for Inconel 718) .

2.Mechanical Testing

Tensile Test: Determines yield strength, ultimate tensile strength, and elongation at break. For Inconel 718, typical room temperature tensile strength ranges from 965 MPa to over 1500 MPa depending on heat treatment .

Hardness Test: Rockwell C hardness (HRC) is commonly measured. Inconel 718 can achieve HRC 36-44 in the standard aged condition, and up to HRC 50 in the high-strength condition .

Creep Test: Measures the material's ability to resist deformation under sustained high temperature and stress, a critical property for turbine components.

3.Microstructural Examination

Method: Optical microscopy and scanning electron microscopy (SEM) to observe grain size, precipitation phases (γ', γ''), and any defects.

Relevance: The presence and distribution of precipitates directly affect the alloy's high-temperature strength and fatigue resistance.

4.Non-Destructive Testing (NDT)

Techniques: Ultrasonic testing (UT), radiographic testing (RT), and eddy current testing.

Purpose: Detect internal flaws such as voids, cracks, or inclusions without damaging the part.

15. Environmental & Sustainability Considerations

The production and use of high-temperature alloys have environmental implications, and the industry is moving toward more sustainable practices:

16. Design Optimization for High-Temperature Applications

When designing components that operate at elevated temperatures, consider the following guidelines:

Creep Resistance: Design for stresses below 70% of the material’s yield strength at the operating temperature to mitigate creep deformation over time.

Stress Concentrations: Minimize sharp corners and notches. Use fillets and smooth transitions to reduce stress raisers, especially important for components like turbine blades.

Thermal Gradients: Account for differential expansion. In multi-material assemblies (e.g., Inconel 718 to stainless steel), design compliant interfaces or graded transitions to accommodate mismatched thermal expansion coefficients.

Fatigue Life: For cyclic loading, prioritize surface finish quality (Ra < 0.8 µm) and consider shot peening to introduce beneficial compressive residual stresses.

17. Frequently Asked Questions (FAQs)

Q1: How do I choose the right alloy for my application?

Temperature: Match the alloy's maximum service temperature to your operating range (e.g., Inconel 718 for up to 704°C, Hastelloy C-4 for high corrosion environments up to 400°C).
Corrosion: For aggressive chemical exposure, consider nickel-chromium-molybdenum alloys like Hastelloy C-4 or Haynes 188.
Mechanical Load: For high mechanical stress at temperature, select alloys with proven creep resistance like Nimonic 115 or TZM.

Q2: What is the difference between ASTM and AMS standards?

ASTM (American Society for Testing and Materials) covers a broad range of material specifications and testing methods, ensuring baseline quality.
AMS (Aerospace Material Specification) is more specific to aerospace applications, often requiring tighter control over composition and performance.

Q3: Can these rods be welded?

Many high-temperature alloys are weldable, but they often require specific filler metals and post-weld heat treatment to avoid cracking (e.g., Inconel 718 is known for excellent post-weld properties). Always consult the supplier's welding guidelines.

Q4: What are the typical lead times for custom orders?

Stock rods: 3-7 working days after payment confirmation.
Custom rods: 20-45 working days, depending on the complexity of the heat treatment and machining requirements.

18. Emerging Trends & Future Outlook
